貼片電感感值要怎么知道
2021-11-16 10:34:56
admin
編輯：谷景電子
貼片電感的感值要怎么看呢？和其他類型的電感感值一樣需要用儀器測量嗎？
最近幾天在網上遇到網友詢問貼片電感上的印字代表什么意思？是代表貼片電感的型號還是其他的一些東西？首先我們要知道貼片電感的種類有很多，有的是有印字，有的是沒有印字的，在貼片電感種類中有印字的是占比最高，如一體成型電感、貼片繞線電感、貼片功率電感等，據我所知在貼片電感中只有個別的高頻電感類型是沒有印字的。貼片電感因其體積及性能優點，在日常生活中是很常用的也是常見的電感，關于貼片電感上的印字代表的含義肯定不是一個朋友有疑問，今天我們就來了解一下貼片電感上的印字有什么意義。貼片電感的感值要怎么看。

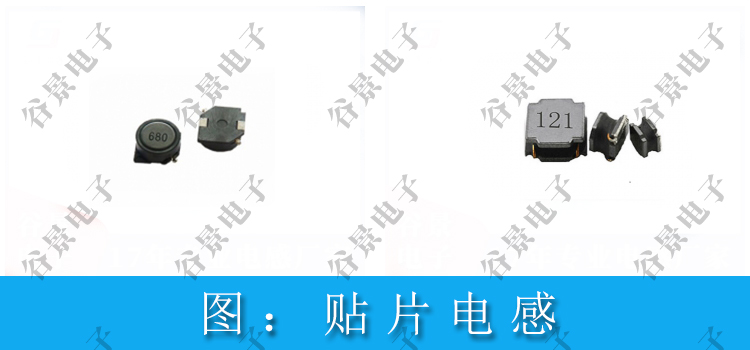

其實貼片電感上的印字表示的是其自身的感值，一般單位都是uH。仔細觀察過貼片電感的朋友會看到，有的貼片電感上有三位數字，有的有兩位數字一個字母R，而且字母是在兩位數字中間的位置。那三位數字和兩位數字一個字母R分別又代表多少感值呢？
我們來看一下貼片電感上印字是三位數字的代表多少感值，又要怎么讀。印字是三位數字的前兩位數字是有效數字，第三位數字代表的是10的n次方，如貼片電感印字102代表的感值：(10×102)uH=1000uH，330代表的感值是：（33×10o）uH=33uH；兩位數字加一個字母R的組合，其中字母R代表的是小數點，如2R2=2.2uH，4R0=4.0uH等。
你知道哪些貼片電感的感值是復雜，需要測量的嗎？關于貼片電感感值的方法你還知道哪些？歡迎留言。
